Wie verdrahtet man einen Endabschalter für einen Kipper?

Veröffentlicht am von — 2 Kommentare ↓



So Leute, heute brauch ich mal eure Hilfe!

Für meinen Eigenbau Saurer D330 brauche ich einen Endabschalter damit der Spindelantrieb beim Hochfahren des Kippers anhält und den Strom umpolt. Und natürlich auch das selbige, wenn der Kipper nach unten fährt.

Natürlich habe ich nach solchen Schaltplänen gegoogelt. Aber wie ich schon einmal erwähnte, komme ich mit einem solchen Schema einfach nicht klar.

Folgendes habe ich zur Verfügung:

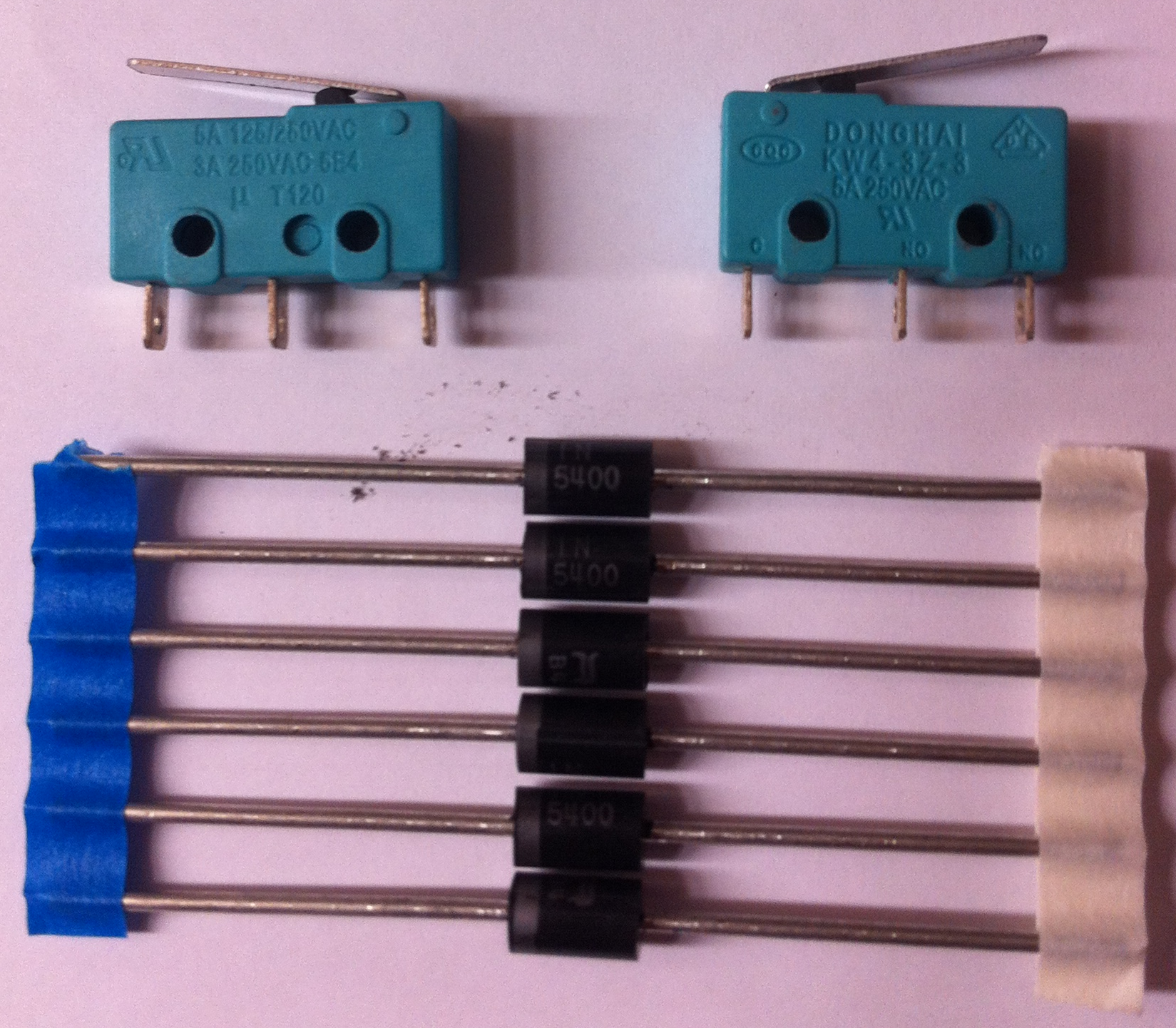

Endabschalter

Zu den obigen Komponenten kommt natürlich noch ein Elektromotor und eine Stromquelle dazu. Aber das dürfte eigentlich klar sein 😉
Wie muss ich den Kram verdrahten?  Wer kann helfen? Tipps einfach als Kommentar reinhauen. Danke!
